ScanTech teljes digitális 3D megoldásokat kínál , melyek lehetővé teszik a nagypontosságú 3D mérést. Ezek a technológiák a továbbiakban felhasználhatóak az ipar számos terültén mint pl. autó-, repülő-, vasútipar , gépészet, kutatás-fejlesztés, 3D nyomtatás és 3D vizualizáció.
ScanTech teljes digitális 3D megoldásokat kínál , melyek lehetővé teszik a nagypontosságú 3D mérést. Ezek a technológiák a továbbiakban felhasználhatóak az ipar számos terültén mint pl. autó-, repülő-, vasútipar , gépészet, kutatás-fejlesztés, 3D nyomtatás és 3D vizualizáció.

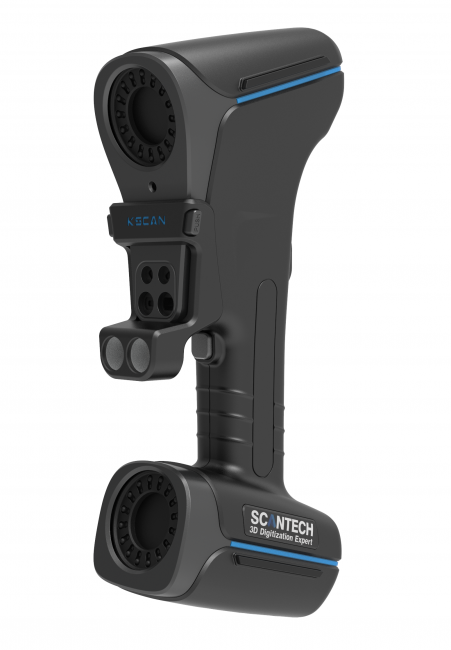

A KSCAN egy szélesebb körben felhasználható professzionális 3D szkenner. Innovatív felépítésének köszönhetően ötvözi a beépítetett fotogrammetria és a 2 színű lézeres üzemmód minden előnyét.
A többi kézi szkennerhez képest magasabb, akár 0.010mm felbontással és 0.035mm/m térfogatbeli pontossággal rendelkezik.
A probing funkció lehetővé teszi a furatok és a nehezen hozzáférhető helyek pontos mérését, melyek a gyártó saját ScanView szoftverében értékelhetőek ki.
    Szinte végtelen mérési tartomány
  • Pénzérmétől a repülőgépig
  • Piros és kék lézeres üzemmódok
  • Nagy szintű hatékonyság és rugalmasság
  • A kék lézernek köszönhetően magas 10µm felbontás
  • Probing funkció
  • Furatok és nehezen hozzáférhető helyek mérésének támogatása
  • Gyors felületi digitalizáció
  • Optimalizált szkennelési folyamat
  • Jelentős költség és idő hatékonyság

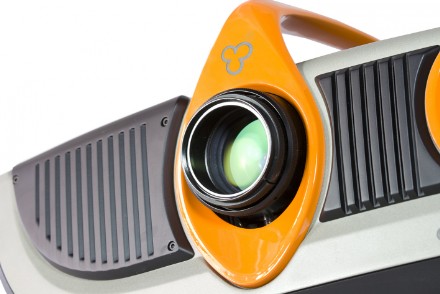

  • A leggyorsabb, fehér fény technológián alapuló 3D szkenner
  • Egyszerű digitalizációs folyamat
  • 5 millió mérhető pont felvételenként
  • Kalibrálható két mérési térfogatra és négy színre
  • Automatizált kalibrációs eljárás, amely segít elkerülni az emberi hibákat
  • A csomag tartalmát képzi a világ legelterjedtebb 3D-s mérőszoftvere
  • Könnyű színtérképkészítés és szinte korlátlan mérési lehetőségek
  • A szoftver mérései automatizálhatók
  • A digitalizált adatok felhasználhatók visszamodellezésben, közvetlenül felhasználható a termelésben, légkondicionált helyiség nem szükséges
  • Könnyű szállítás a mérési helyszínek között.

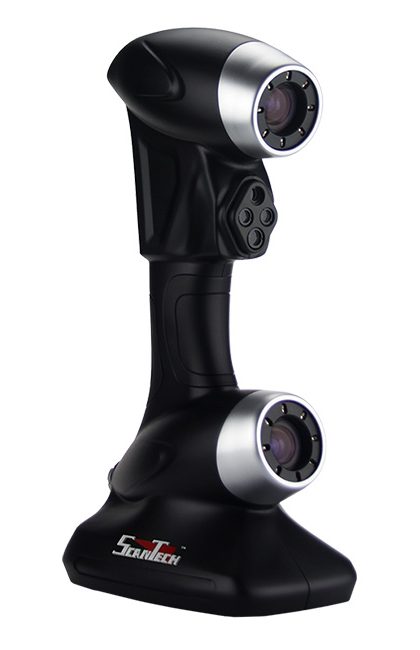

A PRINCE egy piros és kék lézeres üzemmódot használó kézi 3D szkenner. A piros lézer széleskörű felhasználást biztosít a kék lézer pedig az apró részletek bemérésére szolgál. A kettő kombinációja könnyen felhasználható, minőségi munkát eredményez.
    Dupla mérési üzemmód
  • Piros és kék lézer
  • Apró részletek rögzítése
  • Kis és nagy méretek digitalizációja
  • Üzemmódok közötti gyors átmenet
  • Nagy pontosság
  • Metrológiai pontosság 0.030mm
  • Hatékonyság
  • 3 vagy 7 lézerkereszt
  • 5 párhuzamos lézervonal
  • Furatok ellenőrzése 1 lézervonal segítségével
  • 480 000 mérés másodpercenként
  • Részletgazdagság
  • Akár 0.020mm felbontás
  • 120FPS gyorsaságú kamera
  • Kis tárgyak könnyű és egyszerű szkennelése
  • A leggyorsabb, fehér fény technológián alapuló 3D szkenner
  • Egyszerű digitalizációs folyamat
  • 5 millió mérhető pont felvételenként
  • Kalibrálható két mérési térfogatra és négy színre
  • Automatizált kalibrációs eljárás, amely segít elkerülni az emberi hibákat
  • A csomag tartalmát képzi a világ legelterjedtebb 3D-s mérőszoftvere
  • Könnyű színtérképkészítés és szinte korlátlan mérési lehetőségek
  • A szoftver mérései automatizálhatók
  • A digitalizált adatok felhasználhatók visszamodellezésben, közvetlenül felhasználható a termelésben, légkondicionált helyiség nem szükséges
  • Könnyű szállítás a mérési helyszínek között.

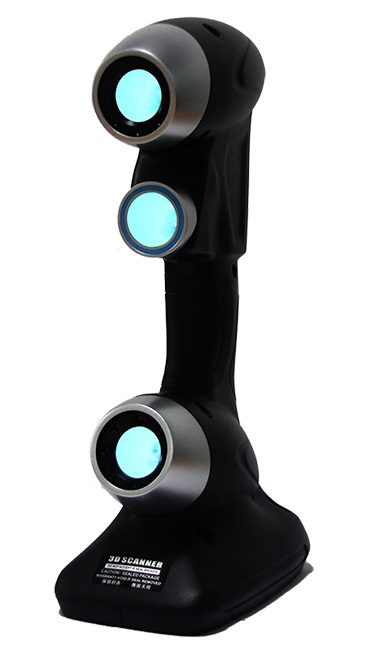

A HSCAN több lézer vonalat használ az alkatrész 3D pontfelhőjének digitalizálására és az egyes felvételeket referencia pontok segítségével köti össze.
    Egyszerű pozícionálás
  • Beforgatási segédlet nélküli felhasználás
  • Alkatrész szabad mozgatása
  • Magas pontosság
  • Metrológiai pontosság 0.030mm
  • Effektivitás
  • 7 lézer kereszt
  • 5 párhuzamos lézervonal
  • Furatok ellenőrzése 1 vörös lézervonal segítségével
  • 480 000 mérés másodpercenként
  • Pontosság és rugalmasság
  • Kevesebb mint 1kg össztömeg
  • Egyszerű felhasználás egy notebook segítségével
  • Könnyű szkennelés a nehezen hozzáférhető helyeken
  • Valós idejű vizualizáció
  • Eredmények azonnali megjelenítése és összehasonlítása
  • Megkönnyített munkament összetett alkatrészek szkennelésénél
  • A leggyorsabb, fehér fény technológián alapuló 3D szkenner
  • Egyszerű digitalizációs folyamat
  • 5 millió mérhető pont felvételenként
  • Kalibrálható két mérési térfogatra és négy színre
  • Automatizált kalibrációs eljárás, amely segít elkerülni az emberi hibákat
  • A csomag tartalmát képzi a világ legelterjedtebb 3D-s mérőszoftvere
  • Könnyű színtérképkészítés és szinte korlátlan mérési lehetőségek
  • A szoftver mérései automatizálhatók
  • A digitalizált adatok felhasználhatók visszamodellezésben, közvetlenül felhasználható a termelésben, légkondicionált helyiség nem szükséges
  • Könnyű szállítás a mérési helyszínek között.

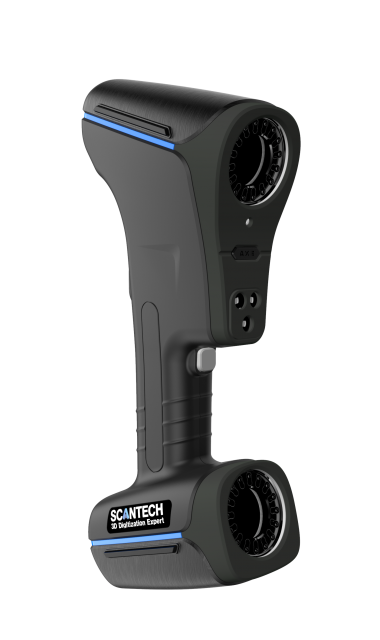

Az AXE megnyitja a lehetőségek kapuját a nagyméretű alkatrészek szkennelése területén.
A 11 kék lézer kereszt lehetővé teszi a másodpercenkénti 1 300 000 mérési sebesség elérését. A nehezen hozzá férhető helyek és furatok mérésére pedig ott van az 1 lézervonalas üzemmód.
A nagy mérettel rendelkező alkatrészek mérését a beépített fotogrammetria modul segíti, amely önállóan is használható.
    Pontos mérések
  • Beépített fotogrammetria modul
  • Pontosság akár 0.020mm
  • Volumetrikus pontosság akár 0.025mm/m
  • Hatékonyság
  • Nagy méretű tárgyak mérése
  • Költség és idő hatékonyság
  • 420mm x 380mm szkennelési terület
  • Dupla szkennelési üzemmód
  • Magas hatékonysági mód a nagy méretű tárgyak szkennelésére
  • Egy vonallézeres üzemmód furatok és nehezen hozzáférhető helyek mérésére
  • Sokoldalú kombináció
  • Különböző mérési feladatok kivitelezése egy rendszerrel
  • A leggyorsabb, fehér fény technológián alapuló 3D szkenner
  • Egyszerű digitalizációs folyamat
  • 5 millió mérhető pont felvételenként
  • Kalibrálható két mérési térfogatra és négy színre
  • Automatizált kalibrációs eljárás, amely segít elkerülni az emberi hibákat
  • A csomag tartalmát képzi a világ legelterjedtebb 3D-s mérőszoftvere
  • Könnyű színtérképkészítés és szinte korlátlan mérési lehetőségek
  • A szoftver mérései automatizálhatók
  • A digitalizált adatok felhasználhatók visszamodellezésben, közvetlenül felhasználható a termelésben, légkondicionált helyiség nem szükséges
  • Könnyű szállítás a mérési helyszínek között.

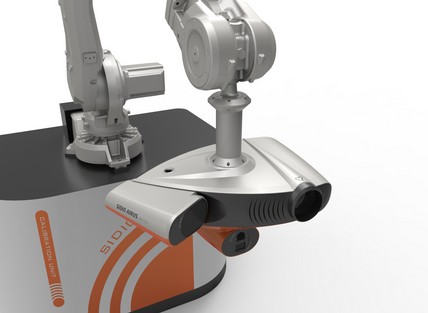

SIDIO AIRUS

Az újonnan bemutatott automata 3D szkennelőrendszer a NUB3D-től az ABB közreműködésével jött létre.
  • Teljesen automatizált 3D mérőberendezés,
  • Robot mozgatta szkennelőegység és programozható forgóasztal,
  • Automatikus mérési terv,
  • Pontosság,
  • Villámgyors mérés,
  • A még nagyobb pontosság eléréséhez fotogrammetriás modullal bővíthető,
  • 5 millió mérhető pont felvételenként,
  • Automatizált kalibrációs eljárás,
  • A digitalizált adatok felhasználhatók visszamodellezésben,
  • Közvetlenül felhasználható a termelésben, légkondicionált helyiség nem szükséges,
  • Biztonsági mérési cella.

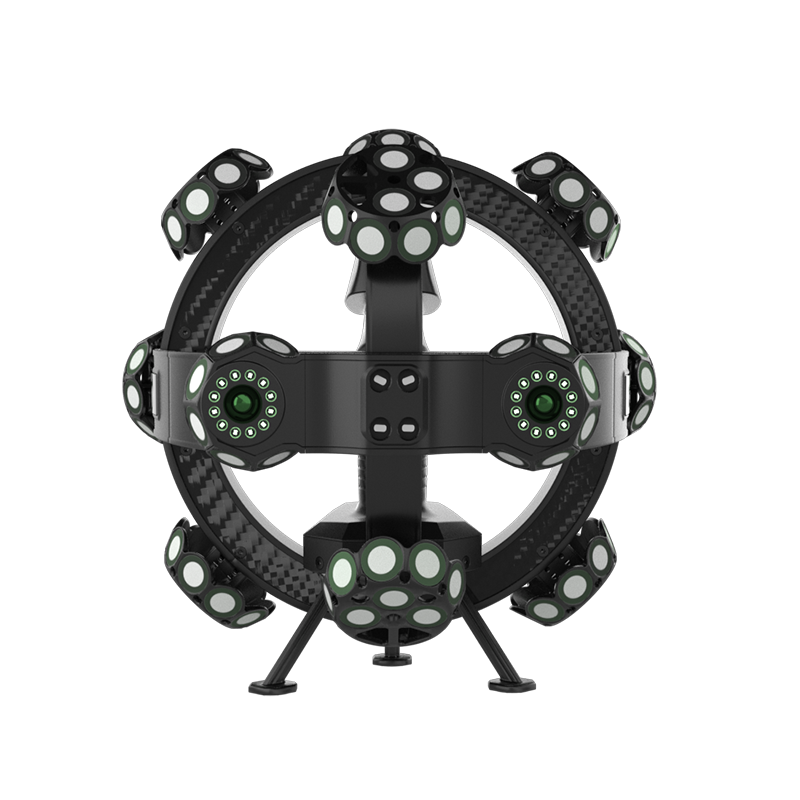

A TrackScan 3D rendszer lehetővé teszi a referencia pontok nélkül történő 3D mérést.
A lézerszkenner és a kézi probing segítségével elérhetővé válik a nehezen hozzáférhető méretetek és a mért tárgy teljes felületi adatainak feldolgozása.
A TrackScan robotra szerelhető, így a mérések teljesen automatizálhatóvá válnak.
    Referencia pontok nélkül
  • Optikai követési technológia
  • Magas pontosságú szkennelés célpontok nélkül
  • Időtakarékos és hatékony működés
  • Összetett pozícionálás
  • Kamera követési és célpont követési módok
  • Célpont követés a kamera által beláthatatlan helyeken
  • Autóipari beltéri felhasználás
  • 2 lézer forrás
  • Vörös lézer mód rugalmassága
  • Kék üzemmód pontossága
  • Dinamikus referencia
  • Alkatrész és kamerák térbeli mozgatásának lehetősége
  • Bővíthető mérési tartomány
  • E-track kamerák áthelyezése
  • Változatlan pontosság
  • Kompakt kivitel
  • Robusztus és ellenálló
  • Ipari környezetbe tervezve
  • A leggyorsabb, fehér fény technológián alapuló 3D szkenner
  • Egyszerű digitalizációs folyamat
  • 5 millió mérhető pont felvételenként
  • Kalibrálható két mérési térfogatra és négy színre
  • Automatizált kalibrációs eljárás, amely segít elkerülni az emberi hibákat
  • A csomag tartalmát képzi a világ legelterjedtebb 3D-s mérőszoftvere
  • Könnyű színtérképkészítés és szinte korlátlan mérési lehetőségek
  • A szoftver mérései automatizálhatók
  • A digitalizált adatok felhasználhatók visszamodellezésben, közvetlenül felhasználható a termelésben, légkondicionált helyiség nem szükséges
  • Könnyű szállítás a mérési helyszínek között.
